BIM-проверка проекта по PDF: 3D-модель здания и поиск ошибок в документации

Слово «BIM» сегодня знают все, кто работает с проектами: информационная модель здания, из которой берут чертежи, объёмы и спецификации. Но у большинства заказчиков и технадзора на руках не модель, а PDF-комплект: планы, экспликации, ведомость объёмов работ. Проверять его приходится глазами, сверяя листы друг с другом.

Мы в MEXUM добавили к проверке документации 3D-аудит: из проекта собирается 3D-модель здания, а документы проверяются на согласованность прямо по ней. Рассказываем, как это устроено, что работает уже сейчас и чего функция пока не умеет.

Что такое BIM-модель и зачем её проверять

BIM-модель (от англ. Building Information Modeling) хранит здание как набор объектов: стены, перекрытия, помещения, этажи. У каждого объекта есть размеры и данные: площадь, высота, этаж, материал. Обычный формат обмена такими моделями называется IFC, его умеют выгружать Revit, ArchiCAD и другие программы.

Ошибки в BIM-модели и в проекте, из которого её собирают, обходятся дорого: неверная площадь помещения уходит в смету, ошибка в этажности останавливает согласование, а стена, которая «висит» над пустотой, превращается в проблему на стройке. Чем раньше такие расхождения найдены, тем дешевле их исправить.

Две ситуации: есть IFC и есть только PDF

Мы поддерживаем оба случая.

• У вас есть BIM-модель в формате IFC. Загрузите файл (до 25 МБ) к задаче на тарифах «Стандарт» и выше: MEXUM разберёт геометрию, покажет модель в браузере и проверит отметки и высоты этажей, площади помещений, привязку элементов к этажам и сверит модель с PDF-проектом.
• Есть только PDF. По векторным чертежам мы восстанавливаем приближённую 3D-модель здания и проверяем документацию по ней. Это пилотная возможность: сейчас модель строит эксперт MEXUM и публикует её вместе с заключением.

Как 3D-модель строится из PDF

PDF-чертёж из CAD состоит из линий, штриховки и текста. Программа находит планы этажей, определяет, какая штриховка обозначает стены, и разделяет свободное пространство внутри контура здания на помещения (двери разделяют комнаты). Дальше:

• Этажи определяются по названиям листов: лист «План 4–8-го этажей» превращается в пять этажей с разными отметками.
• Масштаб берётся из надписи на листе, а если её нет, вычисляется по напечатанным площадям помещений.
• Названия помещений читаются с плана и связываются с экспликацией по номеру.
• Стены делятся на несущие (от 25 см) и перегородки.

На реальном проекте десятиэтажного жилого дома (подвал, чердак, около двух тысяч метров контура на этаж) модель собирается за считаные секунды и содержит почти тысячу помещений.

Что проверяет 3D-аудит

• Ведомость объёмов работ и чертежи. Площадь стен равна периметру, умноженному на высоту; площадь пола и потолка одного помещения совпадает; площадь в ведомости совпадает с экспликацией плана; итог экспликации равен сумме помещений.
• Двери и окна. Количество по маркам (Д-1, Д-2) в ведомости и на планах: расхождение попадает в замечания.
• Этажи между собой. Опираются ли несущие стены на стены этажа ниже, нет ли выступов контура над пустотой, продолжаются ли лестничные клетки и шахты.
• Разделы проекта между собой. Одинаковы ли этажность и высота здания в АР, КР и текстовой части.
• Модель IFC. Отметки этажей, площади помещений, высота здания против проекта.

Это не поиск коллизий между инженерными системами, как в Navisworks. Мы проверяем согласованность документов: те самые расхождения, из-за которых проектную документацию возвращают на доработку. Как работает проверка сметы, мы описывали в статье «Проверка сметы нейросетью».

Что получает заказчик

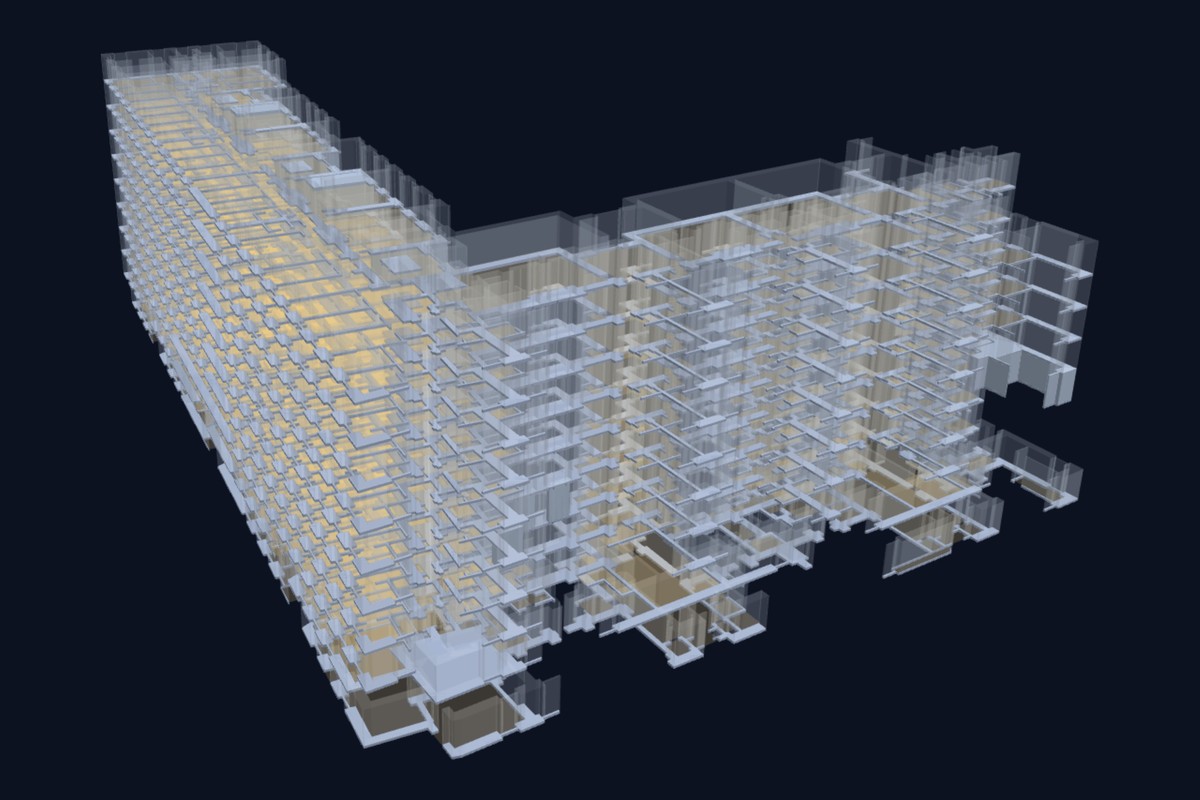

• 3D-модель в браузере с цветными метками: красным отмечено существенное расхождение, жёлтым то, что нужно проверить. Есть режимы «Прозрачные стенки» и «Только конструкции».
• «Показать на чертеже». Каждое замечание с местом открывает лист проекта с подсвеченным участком.
• Замечания в Excel и PDF-отчёт с последствиями («к чему это может привести») и рекомендациями («что проверить»).
• Объёмы для сметы в Excel: площади пола и стен по помещениям и этажам, стены в плане, сверка с ведомостью объёмов.
• Модель в формате IFC для моделей, восстановленных по PDF: её можно открыть в любой BIM-программе.

BIM и смета: зачем объёмы по модели

Главная выгода BIM в строительстве в том, что объёмы берутся из модели, а не пересчитываются вручную. У PDF-проекта такой связи нет: смету и ведомость объёмов считают отдельно, и расхождения копятся на каждом листе. Когда площади по помещениям собраны из модели, их можно сверить со сметой за минуты и увидеть расхождение вида «по планам 1080 м² стяжки, в смете 1240 м²» (пример).

Именно поэтому мы выгружаем объёмы для сметчика в Excel: полы, потолки и стены по помещениям и этажам, с пометкой, какая часть контура здания распознана. Подробнее о том, как читается смета и откуда берутся цены, в статье «Локальный сметный расчёт: как читать».

Чего функция не умеет

Мы стараемся не обещать лишнего, поэтому прямо:

• Модель по PDF приблизительная: стены без проёмов, высоты этажей задаются по умолчанию, если их нет в проекте. Это инструмент сверки площадей, этажности и документов, а не проектная BIM-модель.
• Работает по векторным PDF (выгруженным из CAD), а не по сканам и фотографиям.
• Помещения распознаются не на всей площади (на сложных планах обычно 70–80% контура), поэтому объёмы по помещениям считаются как ориентир для сверки, а не как обмеры.
• Замечания «требует проверки» показывают место, где стоит посмотреть документацию. Решение принимает проектировщик или эксперт, автоматическая проверка его не заменяет.

Кому это пригодится

Техническим заказчикам и заказчикам-застройщикам, которые принимают проектную документацию и не хотят сверять десятки листов вручную. Сметчикам, которым нужны объёмы по помещениям и сверка ведомости с чертежами. Технадзору и банкам, которые контролируют проект: об этом мы писали в материале «ИИ для проверки строительной документации». И проектировщикам, которые хотят увидеть расхождения до сдачи.

Вопросы и ответы

Что такое BIM-модель простыми словами?

Это цифровая модель здания, где каждый элемент (стена, перекрытие, помещение) хранит размеры и данные: площадь, высоту, этаж, материал. Обычно обмениваются такими моделями в формате IFC.

Можно ли проверить BIM-модель на ошибки онлайн?

Да. В MEXUM можно загрузить IFC-модель (до 25 МБ) на тарифах «Стандарт» и выше: модель откроется в браузере, а проверка найдёт расхождения в отметках и высотах этажей, площадях помещений, привязке элементов к этажам и сверит модель с PDF-проектом.

Как получить 3D-модель здания из PDF-проекта?

MEXUM восстанавливает приближённую модель по векторным чертежам: находит планы этажей, стены и помещения, определяет масштаб и собирает здание по этажам. Модель нужна для проверки согласованности документов, а не вместо проектной BIM-модели.

Чем это отличается от поиска коллизий в Navisworks?

Поиск коллизий ищет пересечения конструкций и инженерных систем в модели. Наш 3D-аудит проверяет согласованность документов: площади, этажность, ведомость объёмов, опору стен, лестницы и шахты по вертикали.

Заменяет ли автоматическая проверка экспертизу?

Нет. Замечания показывают место, где стоит проверить документацию, и объясняют возможные последствия. Окончательное решение принимает проектировщик или эксперт.
